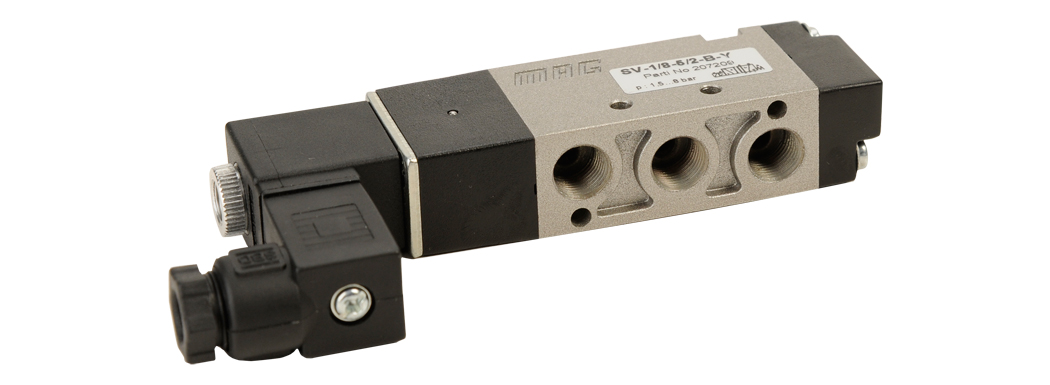

Özellikler

» G 1/8" Hava giriş çıkış portları.
» Kompakt ve sağlam tasarım.
» Yüksek devir ömrü.
» 5/2 ve 5/3 fonksiyon seçenekleri.
» SVP-1/8 valf adası ile çoklu kullanma olanağı.

Teknik Özellikler

Standartlar:
Konnektör standardı DIN 43650 C.
Test standardı ISO 19973-2.

Uyarı Tipi:
Bobin veya hava uyarılı.

Geri Geliş Şekli:
Bobin, hava veya pilot uyarılı.

Çalışma Basıncı: 1,5 … 8 Bar

Kullanılan Akışkan: Şartlandırılmış kuru veya yağlı basınçlı hava. Eğer yağlı hava kullanılacak ise MAG özel hava hazırlayıcı yağı kullanılması tavsiye edilir.

Çalışma Ortam Sıcaklığı: +5 °C ile +50 °C arasında.

Debi (6 Bar’da): 600 Nl/dak.

Sistem temizliği:
Basınçlı havadaki parçacık büyüklüğü maksimum 40 µm olmalıdır.

Bobin Gerilimi Seçenekleri:
12 VDC, 24 VDC, 24 VAC, 110 VAC, 220 VAC.

Uygulama Şartları:

» Maksimum çalışma basıncına pnömatik valfin her çalışma durumunda uyulmalıdır.
» Aşındırıcı ince parçacıklar, buharlar, yüksek sıcaklıklar ve basınçlı havanın kirliliği gibi zararlı etkilerden kaçınılmalıdır.

Malzemeler:
Valf gövdesi; alüminyum enjeksiyon döküm. Kapaklar; polyasetal. Sürgü; alüminyum. Sızdırmazlık elemanları NBR.

Test:
Her bir valfe sevk edilmeden önce MAG standartlarında ve ISO 19973 standardına uygun olarak iç ve dış kaçak sızdırmazlık testi uygulanmaktadır.

Garanti ve Servis:
MAG SV serisi valfler 2 yıl firmamız garantisi altındadır. Ayrıca 10 yıl boyunca servis ve yedek parça desteği bulunmaktadır. Kullanıcı kaynaklı ve kullanım yerindeki uygun olmayan şartlardan kaynaklı hatalar garanti kapsamı dışındadır.
Servis ve tamir işlemleri MAG personeli tarafından yapılmalıdır. Ürünün sisteme montajı sırasında oluşabilecek hasar ve MAG personeli dışındaki kişilerin ürüne tamir ve bakım amaçlı müdahaleleri gibi durumlarda ürünün garantisi iptal olur.
